屋面變形縫細部防水構造措施不當引起的滲漏

《屋面工程技術規范》 GB 50345-2012

4.11.18變形縫的防水構造應符合下列規定：

1.變形縫泛水處的防水層應增設附加層，附加層在平面和立面的寬度不應小于250mm；防水層應鋪貼或刷至泛水墻的頂部。

2.變形縫內應預填保溫材料，上部應采用防水卷材封蓋，并放置襯墊材料，再在其上干鋪一層卷材。

《屋面工程質量驗收規范》 GB 50207-2012

8.6.5 等高變形縫頂部宜加扣混凝土或金屬蓋板?；炷辽w板的接縫應用密封材料封嚴；金屬蓋板應鋪釘牢固，搭接縫應順流水方向，并應做好防銹處理。

8.6.6 高低跨變形縫在高跨墻面上的防水卷材封蓋和金屬蓋板，應用金屬壓條釘壓固定，并應用密封材料封嚴

1.變形縫只做構造防水，沒有采用柔性防水設防。

2.無采用混凝土反坎梁，只采用磚砌體反坎梁，形成變形縫防水能力不足。

3.變形縫反坎梁邊沒有預留足夠變形空隙，同時防水設防不足、無嵌填柔性密封材料。

4.屋面構造層因熱脹冷縮推裂反坎梁陰角部位（磚砌反坎梁尤為突出），變形縫的泛水部位沒有做防水增強層。

5.變形縫的防水層沒有采用具有足夠變形能力的材料以及施工過程中沒有預留足夠變形余置。

6.變形縫密封材料黏結、延伸率不足，往往在結構變形及溫差作用兩者共同作用下產生開裂、脫離等現象。

1.對變形縫的防水處理必須選用變形能力強及耐老化性能的合成高分子防水卷材，并應具備有效的密封構造措施。

2.屋面變形縫應避免設計成平縫，變形縫墻應采用≥C20混凝土澆筑，不得采用磚砌。變形縫墻體宜與屋面結構板一起澆搗，不留施工縫。如不能一次澆搗，應在墻體澆搗前施工縫位置嵌填5x8mm遇水膨脹密封膠。

3.在變形縫內填背襯材料及彈性密封材料，對等高變形縫在墻頂鋪貼一條通長“U" 形防水卷材，寬度與墻面同，先貼好一面，縫中嵌入聚乙烯泡沫塑料棒作襯墊，再粘貼另一面，上面再蓋一層高分子卷材，并與防水層相連接粘牢，形成整體防水層。然后在變形縫頂部加鋼筋混凝土蓋板或金屬蓋板，混凝土蓋板接縫用密封膠嵌填密實。

4.對高低跨變形縫，則按“U"形方式鋪設卷材，卷材上方的收頭應塞入高跨墻體預留的凹槽內，用壓條或墊片釘壓固定，凹槽上部再用金屬披水板釘壓固定。卷材收頭及金屬板均用密封材料封嚴。

5.變形縫兩側防水層應滿粘，縱向搭接寬度不小于200mm并密封嚴密。

高平縫：清縫→縫內填充→鋪貼"U"形卷材→“U”形內嵌入泡沫棒→鋪貼高分子卷材隔離層→保護層→混凝土或金屬蓋板。

高低縫：清縫→縫內填充→鋪貼"U"形卷材→收頭收入凹槽并用壓條或墊片釘壓 固定→凹槽上部用金屬批水板釘壓固定→收頭密封

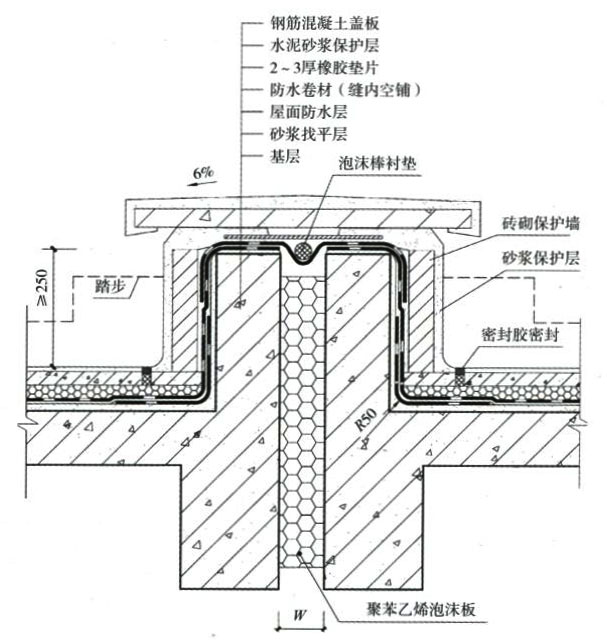

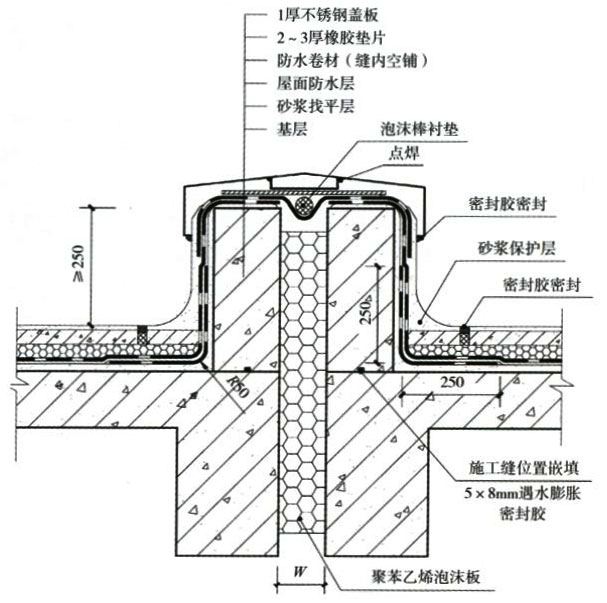

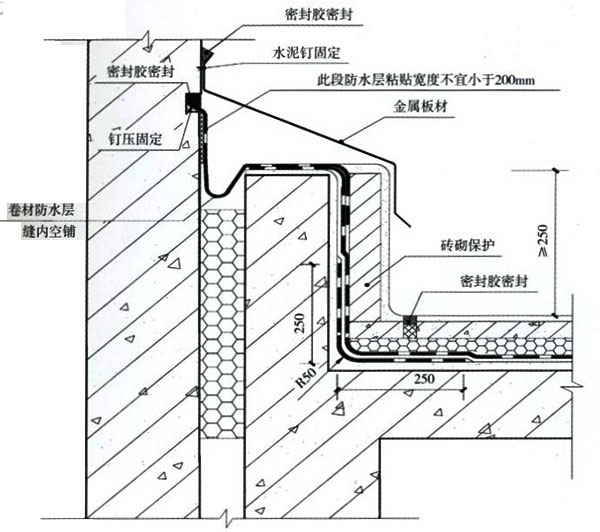

參考圖示
